فلو کنترل پنوماتیک (Flow Control Valve) یکی از مهم‌ترین قطعات در سیستم‌های پنوماتیکی است که برای تنظیم و کنترل سرعت حرکت عملگرها (مثل جک پنوماتیک) استفاده می‌شود. این قطعه با محدود کردن میزان جریان هوای فشرده، سرعت خروج یا ورود هوا به سیلندر را کنترل می‌کند.
---
🔧 وظیفه اصلی فلو کنترل چیست؟
فلو کنترل باعث می‌شود:
سرعت کورس رفت یا برگشت جک قابل تنظیم باشد.
از ضربه‌زدن جک جلوگیری شود.
حرکت نرم و یکنواخت ایجاد شود.
مصرف هوا و انرژی کاهش یابد.
---
🧩 انواع فلو کنترل از نظر محل نصب
1) فلو کنترل خطی (In-line)
به‌صورت مستقل روی لوله یا شلنگ قرار می‌گیرد.
مناسب برای استفاده در هر نقطه‌ای از مسیر هوا.

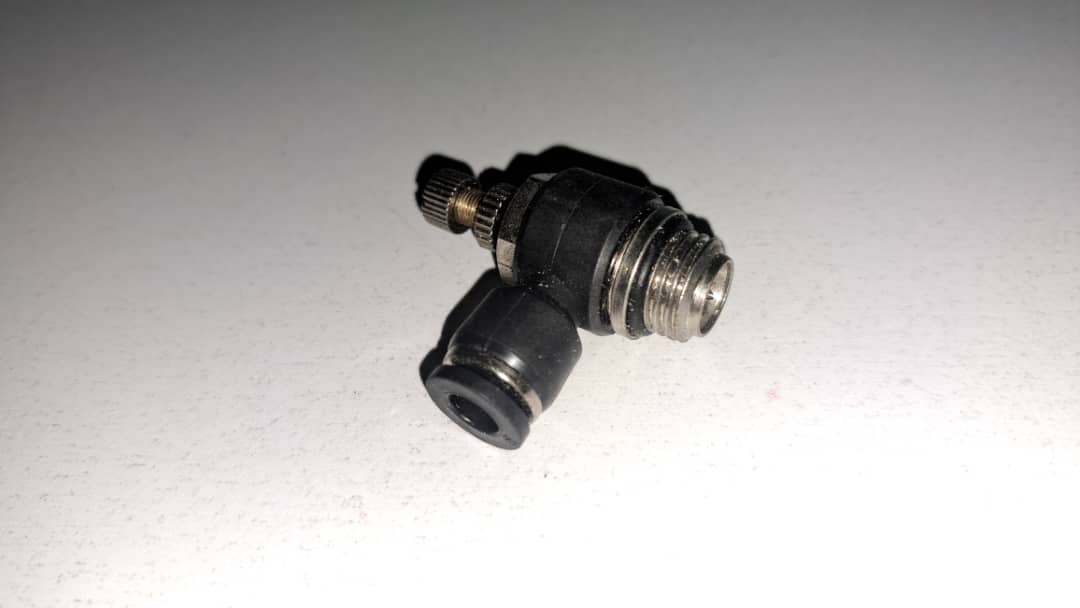

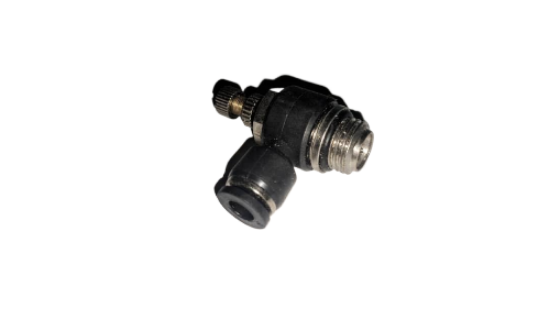

2) فلو کنترل سرجکی (Meter-out / Meter-in on cylinder)
روی ورودی یا خروجی جک نصب می‌شود.
نوع Meter-out رایج‌تر است زیرا کنترل دقیق‌تری می‌دهد و از لرزش جلوگیری می‌کند.
---
🛠 دو روش کنترل در فلوکنترل
🔸 Meter-in (ورود هوا محدود می‌شود)
کنترل جریان در ورودی جک
کاربرد محدود
مناسب بارهای سبک
🔸 Meter-out (خروج هوا محدود می‌شود)
کنترل جریان در خروجی جک
پایدارتر و ایمن‌تر
استفاده در اغلب کاربردهای صنعتی
---
⚙ اجزای اصلی فلو کنترل
سوزن تنظیم (Needle) → مقدار جریان را دقیق تنظیم می‌کند
شیر یک‌طرفه داخلی → جریان را در یک جهت آزاد و در جهت مخالف محدود می‌کند
بدنه، کانکتور و اتصالات
این شیر معمولاً ترکیب یک چک‌والو + شیر سوزنی است:
یک طرف جریان آزاد
طرف دیگر قابل تنظیم
---
✨ کاربردها
تنظیم سرعت جک‌های پنوماتیکی
کنترل حرکت هد ربات‌ها
سیستم‌های بست و گیره‌های بادی
تجهیزات بسته‌بندی، مونتاژ و خطوط تولید
---
